INSONORIZACIÓN ACÚSTICA Y AISLAMIENTO ACÚSTICO
En Silen y Sistem diseñamos e instalamos soluciones de insonorización acústica para maquinaria industrial, plantas de producción y equipos ruidosos. Trabajamos con cerramientos acústicos, cabinas insonorizadas y sistemas de aislamiento acústico industrial a medida, con fabricación propia de silenciadores y puertas acústicas.
Cada proyecto parte de un estudio acústico previo que mide el ruido por bandas de frecuencia, determina la atenuación necesaria y garantiza el cumplimiento de la normativa (RD 286/2006). Sin medición, cualquier solución es una estimación.
Más de 20 años resolviendo los problemas de ruido más exigentes en industria, energía y producción, con servicio llave en mano: del diseño a la instalación, sin intermediarios.
¿Qué significa insonorización?
La insonorización acústica y aislamiento acústico es el conjunto de técnicas y materiales que reducen la transmisión de ruido entre una fuente y un receptor, ya sea para proteger a los trabajadores, cumplir la normativa (RD 286/2006) o evitar que el ruido de una instalación afecte al entorno exterior.
En cualquier entorno industrial, la reverberación que se genera en los interiores de las fábricas y el ruido reflejado de la maquinaria pueden superar muy fácilmente los límites legales y causar un serio riesgo para la salud.
Una vez acordada la visita a fábrica, nuestro equipo de ingenieros se desplaza al lugar con el equipo de medición. Estudiarán las diferentes fuentes de ruido existentes (medición «in situ»), con el fin de caracterizar las necesidades de la planta y realizar un estudio acústico para determinar las mejores soluciones acústicas.
Nuestras soluciones de insonorización acústica y aislamiento acústico incluyen:
Técnicas de insonorización:
Contamos con multitud de técnicas de insonorización como pantallas acústicas, paneles absorbentes de todo tipo, bancadas de inercia, silenciadores acústicos a medida, puertas acústicas a medida, entre otras muchas. Gracias a disponer de la capacidad de fabricación de todos estos productos, podemos dar soluciones que se adapten a diferentes entornos y necesidades, brindando al cliente la máxima eficiencia en la reducción del ruido.
Beneficios de la insonorización acústica y aislamiento acústico:
Nuestras soluciones y servicios de aislamiento acústico mejoran la calidad de vida en general, ya sea consiguiendo ambientes menos ruidosos aumentando el rendimiento y la concentración en el trabajo, disminuyendo el nivel de estrés y proporcionando un ambiente más confortable tanto en hogares, oficinas y entornos industriales.
Aplicación en diversos sectores:
Ofrecemos soluciones de insonorización y aislamiento acústico en una amplia serie de sectores, como construcción, industria, hostelería, etc.. Nuestro enfoque versátil y amplia experiencia nos permite abordar todo tipo de problemas específicos de cada sector.
Evaluación y proceso de trabajo:
Para garantizar el éxito en cada proyecto, nuestros técnicos expertos se desplazan a realizar una evaluación completa de su problemas de ruido. Una vez evaluado su problema de ruido, estudiamos y aconsejamos junto al cliente la solución más adecuada y nos encargamos de solucionar completamente su problema. Nos aseguramos de que cada detalle cumpla con las expectativas y necesidades del cliente.
Garantía acústica:
Ofrecemos una garantía acústica completa en cada proyecto que comenzamos. Nuestros clientes pueden estar seguros de que nuestros productos y servicios llave en mano cumplirán con sus necesidades.
¿Por qué trabajar con Silen Sistem?

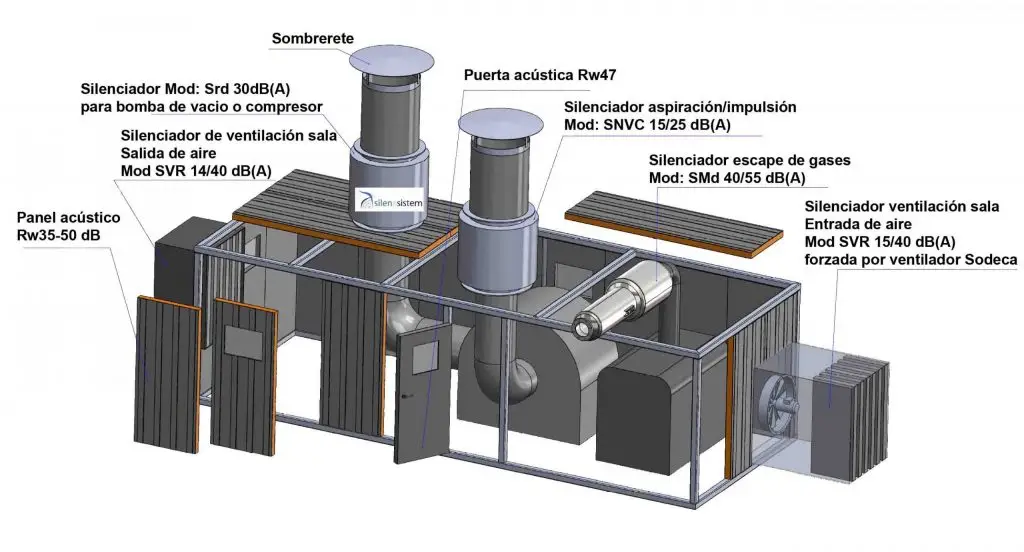

AISLAMIENTO ACÚSTICO. REDUCCIÓN DE RUIDO DESDE 10 DB(A) HASTA MÁS DE 60 DB(A).
SISTEMAS DE AISLAMIENTO ANTIVIBRATORIO, RESISTENTE A LOS CHOQUES Y CON CONTROL ACÚSTICO
ELIMINACIÓN DE GASES DE ESCAPE Y PARTÍCULAS EN MOTORES DE COMBUSTIÓN
CONTROL DE ENTRADAS Y SALIDAS DE AIRE INSONORIZADO Y OPCIONALMENTE CON FILTRADO DE AIRE
FABRICAMOS CABINAS ACÚSTICAS PARA INTERIORES Y EXTERIORES
DISPONEN DE ILUMINACIÓN, VENTILACIÓN, SISTEMAS CONTRA INCENDIOS, AIRE ACONDICIONADO, ETC.
DISEÑAMOS LOS DIFERENTES ACCESOS QUE FACILITEN EL TRABAJO A OPERADORES Y PERSONAL DE MANTENIMIENTO
SERVICIO LLAVE EN MANO DE INSONORIZACIÓN

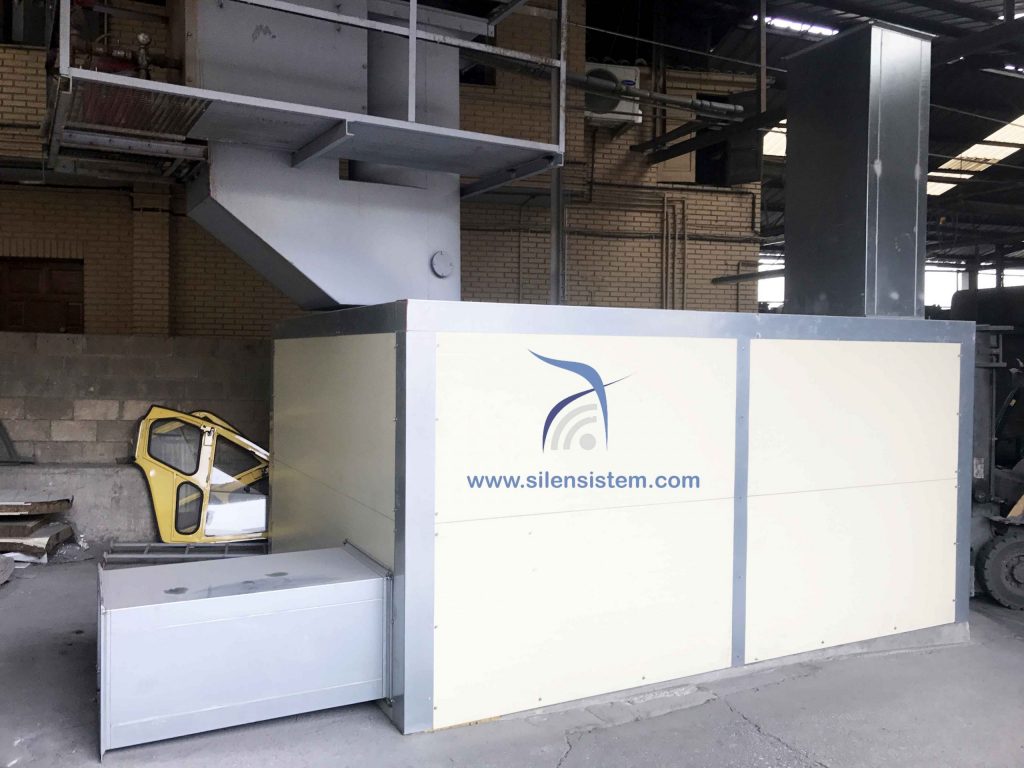

Cerramientos y pantallas acústicas industriales
Fabricamos, diseñamos, ensayamos e instalamos todo tipo de pantallas acústicas. Disponemos de instalaciones y tecnología para realizar los ensayos acústicos previos a la instalación que garanticen la atenuación deseada. Como resultado, en los últimos años hemos realizado varias obras en las que no solo hemos utilizado pantallas artificiales (las más comunes), sino también diferentes barreras naturales mediante pantallas vegetales o diques de tierra, ya que en ciertas ocasiones, tienen menos impacto visual. Para garantizar la obra siempre entregamos a nuestros clientes las perdidas por inserción que conseguimos con nuestras pantallas acústicas. Hacemos mucho hincapié en esto, ya que las pérdidas por inserción son una magnitud extrínseca de las pantallas acústicas, debido a que en los cálculos influyen las dimensiones, los materiales, la topografía, los factores climáticos, la ubicación…
Materiales de nuestras pantallas acústicas
Las pantallas acústicas y cerramientos acústicos están disponibles en una amplia gama de colores estándar y de diferentes acabados. Estos incluyen:
- Aluminio
- Acero galvanizado/inoxidable
- Acero con recubrimiento vinílico
- Acabado en poliéster pulverizado (PPC)
- Hormigón
Aplicaciones de los cerramientos acústicos
Apropiados para aplicaciones industriales que incluyen:
- Cerramientos de compresor: ofrecen una solución sencilla y económica para reducir el ruido de los compresores de aire y conseguir un buen aislamiento acústico.
- Insonorización de motores diésel y gas: forma una barrera muy eficaz contra los generadores y las máquinas ruidosas.
- Marquesinas acústicas para trabajadores: permiten una insonorización excepcional y crear un espacio de trabajo confortable para los trabajadores en el seno de una unidad industrial o de producción.
- Cubiertas acústicas correderas: Aíslan todas las emisiones acústicas de las instalaciones industriales y facilitan el acceso para el mantenimiento o la sustitución de componentes sin perturbar el aislamiento acústico. Una sola persona puede manejar fácilmente las piezas deslizantes.
Componentes de los cerramientos acústicos
¿Que componentes tiene?
- Paneles acústicos absorbentes del sonido: reducen el ruido y la reverberación en los edificios mediante el aislamiento acústico. De esta forma, pueden fijarse a las paredes o colgarse del techo como amortiguadores. Obtenga más información sobre cómo los paneles acústicos absorbentes de sonido reducen la contaminación acústica en los entornos industriales.
- Puertas acústicas: contienen y reducen las emisiones de ruido de las zonas de producción y evitan que el ruido repercuta en las comunidades vecinas.
- Ventanas acústicas: proporcionan acceso visual para supervisar las líneas de producción y los procesos a una distancia segura de la maquinaria y los equipos ruidosos.
- Acondicionamiento Acústico: paneles absorbentes del sonido reducen el tiempo de reverberación en las cabinas acústicas.
Insonorización acústica industrial: reducción de ruido en instalaciones
Ruido en las instalaciones
En instalaciones industriales, los objetivos de calidad acústica en interiores se refieren principalmente al ruido generado por la propia maquinaria del edificio o planta: no solo al ruido que entra desde el exterior, sino al que se genera y propaga dentro.
Las instalaciones deben de verse de dos puntos de vista:
- Primero, desde el diseño, cuando hay por medio maquinaria ruidosa, se debe de limitar la potencia acústica de los equipos en cualquier instalación, con el fin de no sobrepasar los objetivos de calidad acústica en los interiores de los edificios o plantas industriales.
- Desde un punto de vista completamente constructivo, hay que dar una serie de condiciones constructivas que limiten la transmisión de ruido y de vibraciones a través de las sujeciones o puntos de contacto de las instalaciones y los elementos que conforman la construcción.
Mecanismos de absorción
Cuando tratamos acústicamente un local, una habitación o una fábrica hay que saber de qué forma se disipa el sonido. De hecho, el sonido como energía acústica tiene dos formas de transformarse, en energía calorífica y energía mecánica.
Transformación de energía acústica en calorífica:
- Por lo general, son sustancias blandas y homogéneas que se deforman con facilidad al chocar sobre ellas la onda de presión y a la cual sustraen energía para deformarse. De esta forma, la onda no penetra apenas.
- Materiales porosos en los cuales la onda penetra y se disipa en el interior por fricción con las paredes de los canales existentes en el material. Disipa la energía cinética.
Transformación de energía acústica en mecánica:
- Como resultado de utilizar resonadores y placas vibrantes.
Tipos de materiales acústicos
Los principales tipos de materiales absorbentes se clasifican según su mecanismo de degradación de energía acústica:
¿Cómo eliminar el ruido de una máquina, motor o cualquier generador de ruido estacionario?
- Si la maquinaria que vamos a instalar no es de gran tamaño deberá ser instalada sobre soportes antivibratorios elásticos. Puede que en algunos casos en los que los equipos sean de gran tamaño o que no posean una base propia lo suficientemente rígida para resistir los esfuerzos causados por su propio funcionamiento, se deberá instalar una bancada de inercia. La bancada de inercia también es una buena opción cuando se necesite la alineación de sus componentes, como por ejemplo del motor y el ventilador o de una bomba y el motor.
- Las bancadas de inercia suelen ser de materiales específicos como el hormigón o el acero, gracias a estos materiales conseguimos la suficiente masa e inercia para evitar el paso de vibraciones al edificio.
- Todos los soportes antivibratorios y conectores flexibles que cumplan la UNE 100153 IN se consideran válidos para su instalación.
- Instalar conectores flexibles tanto a la entrada como a la salida de las tuberías de los equipos (en la medida de lo posible).
- Usar silenciadores acústicos en todas las chimeneas de instalaciones térmicas que en su interior lleven dispositivos electromecánicos para la extracción de productos de combustión.
¿Qué es la absorción?
- Se calcula el coeficiente de absorción, ya que es la relación entre el sonido que absorbe y refleja un material.
- Su símbolo es el α
- La unidad de medida es el «Sabine» y corresponde a 1 m2 de material acústico o aislante acústico.
- Sus valores siempre están comprendidos entre 1 en caso de absorción total y 0 que sería correspondiente a un material totalmente reflectante.
- Los valores de los coeficientes de absorción están directamente en relación con las propiedades físicas de los materiales y siempre varía en función de la frecuencia que incida sobre él.
- Para obtener la absorción de cualquier material (Alfa), hay que multiplicar su coeficiente de absorción por la superficie del material S, tal y como se muestra en la siguiente imagen.
Coeficiente de absorción alfa
Si queremos medir el coeficiente de absorción de un material absorbente o acústico, la forma más fácil sería con un tubo de impedancia.
Colocamos en un extremo dentro del tubo de impedancia la muestra de material absorbente y dirigimos una onda acústica hacia su interior; podemos medir la relación de la onda estacionaria.
Con la siguiente fórmula podemos calcular el coeficiente de absorción del material introducido:
Para poder entender las abreviaturas matemáticas de las fórmulas, les dejamos el significado de cada una:
| Wi = potencia que incide en una superficie [W] |
| Wa = potencia absorbida por la muestra [W] |
| Wr = Wi – Wa = potencia en el sonido reflejado [W] |
| αs = coeficiente de absorción de la muestra [sin unidades] |
| a0 = coeficiente de absorción de la habitación vacía [sin unidades] |
| V = volumen de la sala [m³] |
| Ss = superficie de la muestra [m²] |
| Ts = tiempo de reverberación con la muestra en su lugar [s] |
| T0 = tiempo de reverberación en la sala vacía [s] |
Medir tiempo de reverberación en sala reverberante
Además del método del tubo de impedancia, se utilizan las salas reverberantes para medir el coeficiente de absorción de los diferentes materiales acústicos o paneles absorbentes.
Conociendo el tiempo de reverberación de la sala, cuando medimos de nuevo el tiempo de reverberación con un material absorbente en su interior, podemos obtener el coeficiente de absorción.
Este método es efectivo pero conlleva complicaciones debido a las variaciones en los resultados según donde coloquemos el material absorbente en la sala y la presencia de ondas estacionarias a distintas frecuencias.
Coeficientes de absorción de materiales
| α Coeficiente de absorción, materiales seleccionados [sin unidades] | |||
| Material | 250 Hz | 1 kHz | 4 kHz |
| Techo suspendido de placas acústicas | 0,50 | 0,75 | 0,60 |
| Ladrillo | 0,03 | 0,04 | 0,07 |
| Alfombra | 0,06 | 0,35 | 0,65 |
| Hormigón | 0,01 | 0,02 | 0,02 |
| Bloque de hormigón, pintado | 0,05 | 0,07 | 0,08 |
| Fibra de vidrio, 25 mm sobre soporte rígido | 0,25 | 0,75 | 0,65 |
| Vidrio, hoja de espesor grande | 0,06 | 0,03 | 0,02 |
| Vidrio, cristal de ventana estándar | 0,25 | 0,12 | 0,04 |
| Yeso, 12 mm en montantes | 0,10 | 0,04 | 0,09 |
| Suelo de madera | 0,11 | 0,07 | 0,07 |
| Suelo, linóleo sobre hormigón | 0,03 | 0,03 | 0,02 |
| Suelo, terrazo | 0,01 | 0,02 | 0,02 |
| Sillas tapizadas | 0,35 | 0,65 | 0,60 |
| Paneles de madera, 10–12 mm | 0,25 | 0,17 | 0,10 |
Preguntas frecuentes sobre insonorización industrial
¿Qué es la insonorización acústica industrial?
Es el conjunto de técnicas y materiales que reducen la transmisión de ruido entre una fuente y un receptor en un entorno industrial. Persigue dos objetivos: proteger a los trabajadores y cumplir el Real Decreto 286/2006, y evitar que el ruido de la instalación afecte al entorno exterior. Combina aislamiento, absorción y control de vibraciones.
¿Qué diferencia hay entre aislamiento acústico y absorción acústica?
El aislamiento impide que el ruido pase de un espacio a otro mediante barreras de masa (paneles densos, cerramientos). La absorción reduce la reverberación dentro de un mismo espacio con materiales porosos que disipan la energía sonora. Una insonorización eficaz casi siempre necesita las dos cosas combinadas.
¿Cuánto ruido se puede reducir con una insonorización?
Depende de la fuente y de la solución. Un cerramiento acústico bien diseñado supera con facilidad los 50 dB(A), y al combinarlo con silenciadores en las tomas de ventilación el conjunto puede superar los 60 dB(A) —el silenciador por sí solo ya alcanza esa cifra—. El límite real lo marca el camino más débil (transmisión estructural y flanqueos), por eso la atenuación global se determina siempre con un estudio acústico previo por bandas de frecuencia.
¿Cuánto cuesta insonorizar una máquina o instalación industrial?
No hay precio cerrado: depende del nivel de atenuación necesario, del tamaño y tipo de equipo, del espacio disponible y de si requiere ventilación, acceso o climatización. Por eso trabajamos siempre con estudio previo y presupuesto a medida. Cuéntanos tu caso y te damos una propuesta técnica concreta.
¿Qué normativa regula el ruido industrial en España?
Las referencias principales son el RD 286/2006 (exposición de los trabajadores al ruido), la Ley 37/2003 del Ruido y el RD 1367/2007 que la desarrolla, además de la normativa autonómica y las ordenanzas municipales. Nuestras soluciones se dimensionan para cumplir los límites aplicables a cada instalación.
¿Es necesario un estudio acústico previo?
Sí. La medición determina el espectro de ruido por bandas de frecuencia y la atenuación necesaria, que es lo que define la solución correcta. Empezar a insonorizar sin datos lleva a sobredimensionar costes o a quedarse corto. Realizamos el estudio acústico como primer paso del proyecto.
¿Qué soluciones existen para insonorizar maquinaria industrial?
Las más habituales son los cerramientos acústicos que encapsulan el equipo, las cabinas insonorizadas cuando hay que acceder al interior, los soportes antivibratorios y bancadas de inercia para cortar la transmisión de vibraciones, y los silenciadores acústicos en tomas de ventilación, chimeneas, maquinaria, etc. Lo normal es combinar varias.
