SILENCIADORES

COMPRESORES Y BOMBAS

SILENCIADORES PARA COMPRESORES ROOTS, ANILLO Y PALETAS, BOMAS DE VACÍO.

Utilización.

Los silenciadores SSRb están diseñados para reducir eficazmente los ruidos de impulsión y aspiración de los compresores Roots, compresores rotativos de anillo líquido o de paletas y bombas de vacío.

Presentación.

Existen cuatro tipos de silenciadores que pueden clasificarse en 3 categorías:

  • El silenciador tipo SRdA para aspiración e impulsión de aire o de gases secos.
  • Los silenciadores tipo SRGv y SRVd para impulsión de aire o de gases secos.
  • Los silenciadores tipo SRS o silenciadores separadores para impulsión de bombas de vacío con gas o aire cargado de partículas líquidas. Es el caso de las bombas de vacío de anillo líquido o de los “Roots” de inyección de agua.

Para estos cuatro tipos de silenciadores, el diámetro nominal de las tuberías de entrada y de salida define la denominación de los silenciadores.

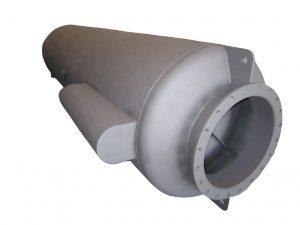

Construcción.

Los silenciadores SSRB están construidos integramente con chapas soldadas de acero al carbono F111.

La cara exterior está protegida con pintura antioxidante al minio de plomo y el interior con pintura aluminio.

Estos silenciadores puedes llegar a admitir una presión máxima de 1 bar efectivo.

Opciones de fabricación.

  • Bridas y contrabridas.
  • Soportes para posición vertical u horizontal.
  • Purgas para evacuación de los condensados (previsto en origen sobre SRS).
  • Construcción de aceros especiales.
  • Juntas de estanqueidad y tornillos.
  • Protección exterior por metalización al zinc. Para los diámetros superiores a 450 mm; consúltenos.

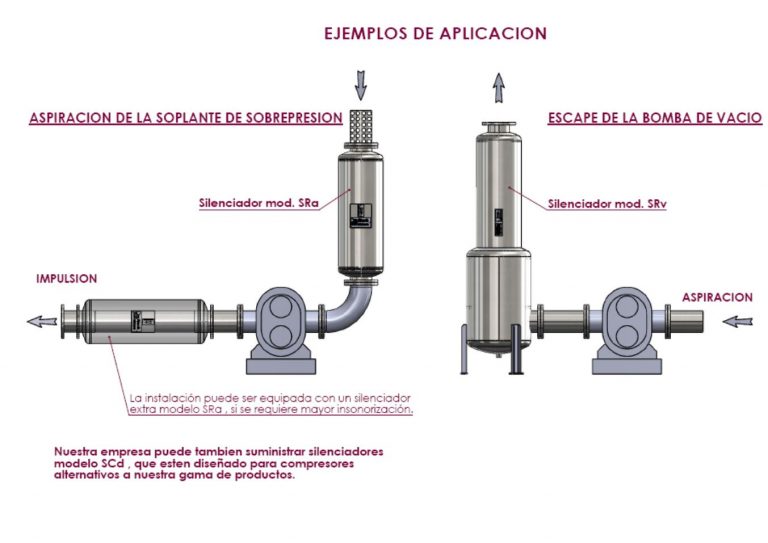

Instrucciones de montaje.

El sentido direccional de paso de los gases debe de respetarse, se indica por una flecha en el cuerpo del aparato.

En los silenciadores tipo SSRd y SSRdS, es imprescibible, con el fin de obtener una buena eficacia acústica, que se equipen a la entrada (lado máquina) con una tubería que tenga una longitud mínima equivalente a tres veces el diámetro. De igual modo es aconsejable, para atenuaciones importantes, prever un aislamiento fónico en la parte primaria de los silenciadores (volumen) así como de la tubería situada entre la máquina y el volumen, con el fin de impedir el denominado efecto acústico de transparencia.

Los silenciadores SSRa, SSRv y SSRd pueden estar montados en posición vertical u horizontal según el espacio disponible y el trazado de la tubería. La posición del silenciador SRS es obligatoriamente vertical.

En algunos casos es aconsejable aislar el silenciador respecto a la máquina mediante un desacoplador flexible para impedir la transmisión de vibraciones.
