SILENCIADOR ACÚSTICO SM25
Silenciador Acústico SM25
PRINCIPIO DE FUNCIONAMIENTO
Los silenciadores SM25 son del tipo de absorción.
El gas pasa por un conducto revestido de material fonoabsorbente de alta eficacia acústica protegido por chapa perforada.
DESCRIPCIÓN
El diámetro nominal de entrada, completa la denominación del silenciador (P.e. SM35 DN200).

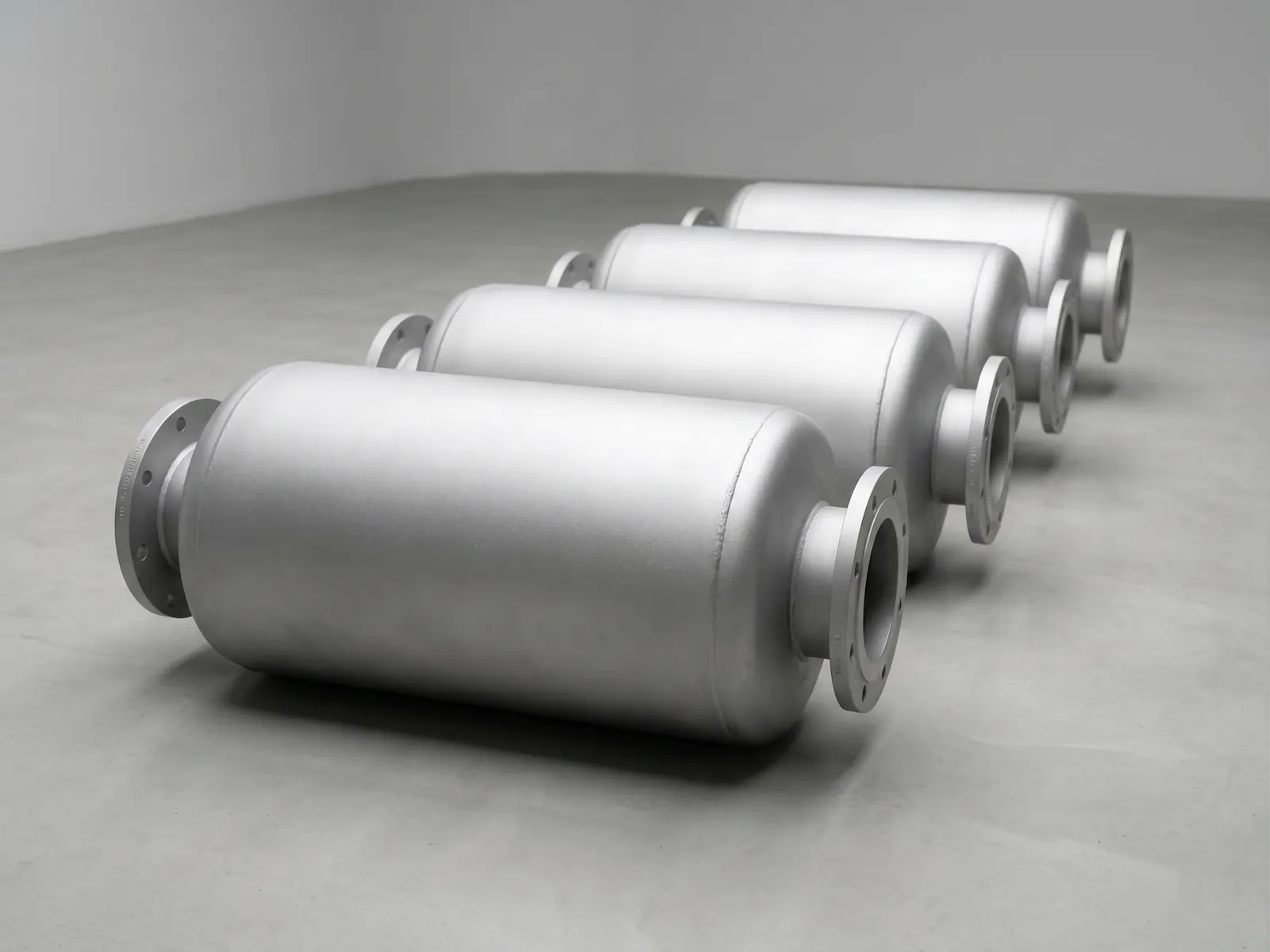

Los tubos de entrada y salida son axiales, el cuerpo es de acero con forma cilíndrica cerrado por fondos cónicos, planos o bombeados, según aplicación.
![Silenciador acústico SM25. Silenciador acustico o atenuador acustico para escape de motor modelo sm15 Silenciador acústico SM25. Silenciador acustico o atenuador acustico para escape de motor modelo sm15](https://silensistem.com/wp-content/uploads/2020/11/ficha-silenciador-atenuador-acustico-escape-motor-15-dba.jpg)
PROTECCIÓN
Tratamiento del silenciador mediante pintura de acabado alta temperatura.
El silenciador no está previsto para resistir temperaturas y presiones consecuencia de explosiones del combustible.
ACCESORIOS
Los silenciadores pueden ir provistos de los accesorios opcionales siguientes:
• Bridas y contrabridas.
• Juego de juntas y tornillos.
• Soportes.
• Apagachispas.
Para equipos especiales: temperatura superior a 500 ºC, diámetros superiores a 800 mm., aceros especiales, etc.
![Silenciador acustico o atenuador acustico para escape de motor modelo sm15 Silenciador acustico o atenuador acustico para escape de motor modelo sm15](https://silensistem.com/wp-content/uploads/2020/11/ficha-silenciador-atenuador-acustico-escape-motor-15-dba.bmp)
CURVA DE ATENUACIÓN SONORA MEDIA
Medida en condiciones normales de funcionamiento y una vez eliminados los ruidos parásitos.
Según norma ISO 6798.
![Gráfica de la curva de atenuación sonora media de los silenciadores acusticos sm25 Gráfica de la curva de atenuación sonora media de los silenciadores acusticos sm25](https://silensistem.com/wp-content/uploads/2020/11/grafica-de-la-curva-de-atenuacion-sonora-media-de-los-silenciadores-acusticos-sm25.jpg)
MONTAJE
1º: Silenciadores SM15.
• El silenciador debe montarse en la tubería de escape.
• Debe respetarse el sentido del flujo.
2º: Compensador de dilatación.
El sistema de fijación del silenciador debe permitir la libre dilatación del mismo.
![Dibujo de como se realiza la insercion de un silenciador acustico sm15 en una maquina que genera ruido Dibujo de como se realiza la insercion de un silenciador acustico sm15 en una maquina que genera ruido](https://silensistem.com/wp-content/uploads/2020/11/ficha-silenciador-atenuador-acustico-escape-motor-15-dba_2.jpg)

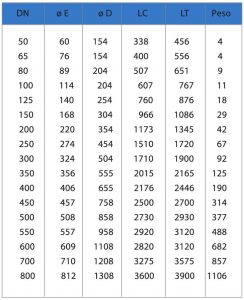

DIMENSIONES
Tolerancia longitudes ± 3 mm.
Dimensiones en mm. peso en kg.
![Tabla para elegir el silenciador sm25 segun su diametro nominal, peso, largo, etc... Tabla para elegir el silenciador sm25 segun su diametro nominal, peso, largo, etc...](https://silensistem.com/wp-content/uploads/2020/11/tabla-para-elegir-el-silenciador-sm25-segun-su-diametro-nominal-peso-largo-etc....jpg)
![Croquis del silenciador acustico sm15 y su sentido de flujo Croquis del silenciador acustico sm15 y su sentido de flujo](https://silensistem.com/wp-content/uploads/2020/11/croquis-del-silenciador-sm15-y-su-sentido-de-flujo.jpg)
![Ficha silenciador acústico o atenuador acústico de escape motor 15 dBA Ficha silenciador acústico o atenuador acústico de escape motor 15 dBA](https://silensistem.com/wp-content/uploads/2020/11/ficha-silenciador-atenuador-acustico-escape-motor-15-dba_4-1-rotated.jpg)
