SILENCIADOR ACÚSTICO SM30
Silenciador Acústico SM30
PRINCIPIO DE FUNCIONAMIENTO
Los silenciadores SM30 son del tipo mixto: Reactivo-Absorbente. El gas entra en una cámara de expansión tapizada de material fonoabsorbente y protegido con chapa perforada, seguidamente atraviesa un silenciador de absorción.
DESCRIPCIÓN
El diámetro nominal de entrada, completa la denominación del silenciador (P.e. SMaII 30 DN250).
La boca de entrada puede ser radial o axial y salida axial. El cuerpo es de acero con forma cilíndrica cerrado por fondos cónicos, planos o bombeados, según aplicación.
![Silenciador acústico SM30 ficha silenciador atenuador acustico escape motor 15 dba - Silenciador acústico SM30](https://silensistem.com/wp-content/uploads/2020/11/ficha-silenciador-atenuador-acustico-escape-motor-15-dba.jpg)
PROTECCIÓN
Tratamiento del silenciador mediante pintura de acabado alta temperatura.
El silenciador no está previsto para resistir temperaturas y presiones consecuencia de explosiones del combustible.
ACCESORIOS
Los silenciadores pueden ir provistos de los accesorios opcionales siguientes:
– Bridas y contrabirdas.
– Juego de juntas y tornillos.
– Soportes.
– Apagachispas.
Para equipos especiales: temperatura superior a 500 ºC, diámetros superiores a 800 mm., aceros especiales, etc.
![Silenciador acustico o atenuador acustico para escape de motor modelo sm15 Silenciador acustico o atenuador acustico para escape de motor modelo sm15](https://silensistem.com/wp-content/uploads/2020/11/ficha-silenciador-atenuador-acustico-escape-motor-15-dba.bmp)
CURVA DE ATENUACIÓN SONORA MEDIA
Medida en condiciones normales de funcionamiento y una vez eliminados los ruidos parásitos.
Según norma ISO 6798.
![Silenciador acústico SM30 a9r4ed0 - Silenciador acústico SM30](https://silensistem.com/wp-content/uploads/2020/11/a9r4ed0.jpg)
MONTAJE
1º: Silenciadores SM15.
• El silenciador debe montarse en la tubería de escape.
• Debe respetarse el sentido del flujo.
2º: Compensador de dilatación.
El sistema de fijación del silenciador debe permitir la libre dilatación del mismo.
![Dibujo de como se realiza la insercion de un silenciador acustico sm15 en una maquina que genera ruido Dibujo de como se realiza la insercion de un silenciador acustico sm15 en una maquina que genera ruido](https://silensistem.com/wp-content/uploads/2020/11/ficha-silenciador-atenuador-acustico-escape-motor-15-dba_2.jpg)

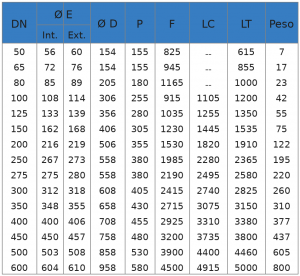

DIMENSIONES
Tolerancia longitudes ± 3 mm.
Dimensiones en mm. peso en kg.
![Tabla de eleccion de silenciador acústico sm30 Tabla de eleccion de silenciador acústico sm30](https://silensistem.com/wp-content/uploads/2020/11/tabla-de-eleccion-de-silenciador-acustico-sm30.jpg)
![Croquis del silenciador acustico sm15 y su sentido de flujo Croquis del silenciador acustico sm15 y su sentido de flujo](https://silensistem.com/wp-content/uploads/2020/11/croquis-del-silenciador-sm15-y-su-sentido-de-flujo.jpg)
