SILENCIADOR ACÚSTICO SMd40

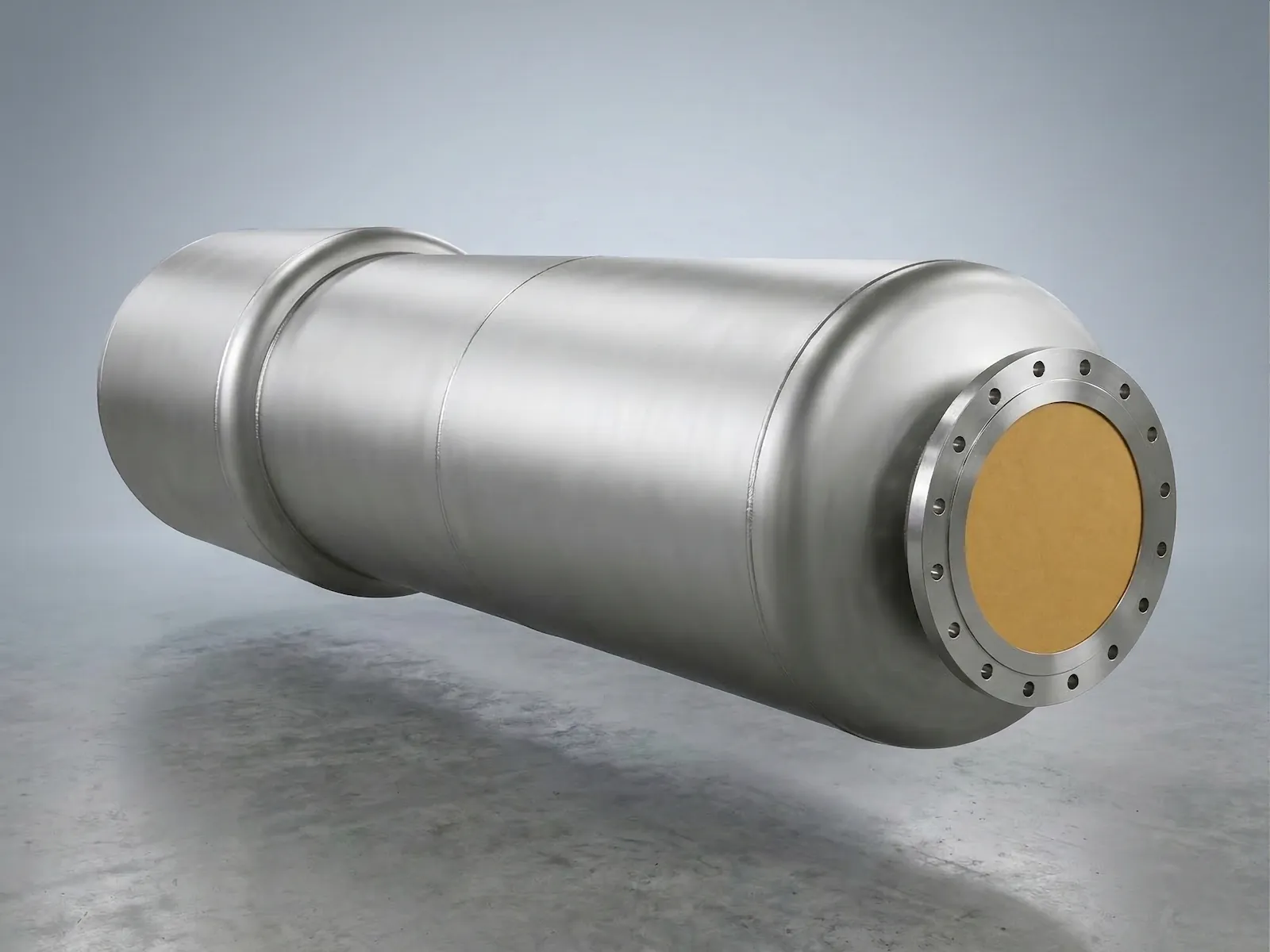

Silenciador Acústico SMd40

PRINCIPIO DE FUNCIONAMIENTO

Los silenciadores SMd40 son del tipo mixto: Reactivo-Absorbente. El gas entra en una doble cámara de expansión con dispositivo de acoplamiento tipo venturi, seguidamente atraviesa un silenciador de absorción.

DESCRIPCIÓN

El diámetro nominal de entrada, completa la denominación del silenciador (P.e. SMd40 DN125).

La boca de entrada puede ser radial o axial y la salida axial. El cuerpo del silenciador es de acero con forma cilíndrica cerrado por fondos cónicos o bombeados.

Presión máxima de trabajo 4900 Pa.

Temperatura máxima de trabajo 500 ºC.

Silenciador acústico SM25. Silenciador acustico o atenuador acustico para escape de motor modelo sm15

PROTECCIÓN

Tratamiento del silenciador mediante pintura de acabado alta temperatura.

El silenciador no está previsto para resistir temperaturas y presiones consecuencia de explosiones del combustible.

ACCESORIOS

Los silenciadores pueden ir provistos de los accesorios opcionales siguientes:

• Bridas y contrabirdas.
• Juego de juntas y tornillos.
• Soportes.
• Apagachispas.

Para equipos especiales: temperatura superior a 500 ºC, diámetros superiores a 800 mm., aceros especiales, etc.

Consúltenos.

Silenciador acustico o atenuador acustico para escape de motor modelo sm15

CURVA DE ATENUACIÓN SONORA MEDIA

Medida en condiciones normales de funcionamiento y una vez eliminados los ruidos parásitos.

Según norma ISO 6798.

grafica de la curva de atenuacion sonora media de los silenciadores acusticos sm25 - Silenciador acústico SMd40

MONTAJE

1º Silenciadores SMd40.

• El silenciador debe instalarse lo más próximo al motor.
• Debe respetarse el sentido del flujo. Compensador de dilatación.

2º Compensador de dilatación.

3º Soportes verticales.

4º Colector de escape.

El sistema de fijación del silenciador debe permitir la libre dilatación del mismo.

Ejemplo de montaje de un silenciador acústico smd40

DIMENSIONES

Tolerancia longitudes ± 3 mm.
Dimensiones en mm. peso en kg.

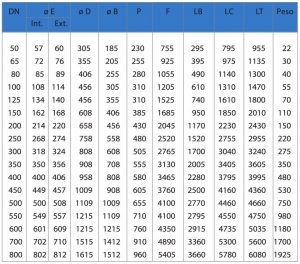

Tabla para elegir el silenciador smd40 según su diametro nominal, peso, largo, etc..
Croquis del silenciador smd40 y su sentido de flujo

DETERMINACIÓN DEL DIAMETRO NOMINAL DEL SILENCIADOR

Tabla de aislamiento de silenciador acústico smd40. Potencia o caudal volumetrico del motor y la pérdida de carga del silenciador acústico marcando su zona de utilización de este modelo
