SILENCIADOR ACÚSTICO SP30

Los silenciadores SP30 son del tipo mixto, expansión progresiva y controlada del fluido y zona de absorción.

Todos los fluidos atraviesan un difusor compuesto por una serie de elementos concéntricos perforados con sección de paso creciente y seguidamente atraviesa una zona de absorción.

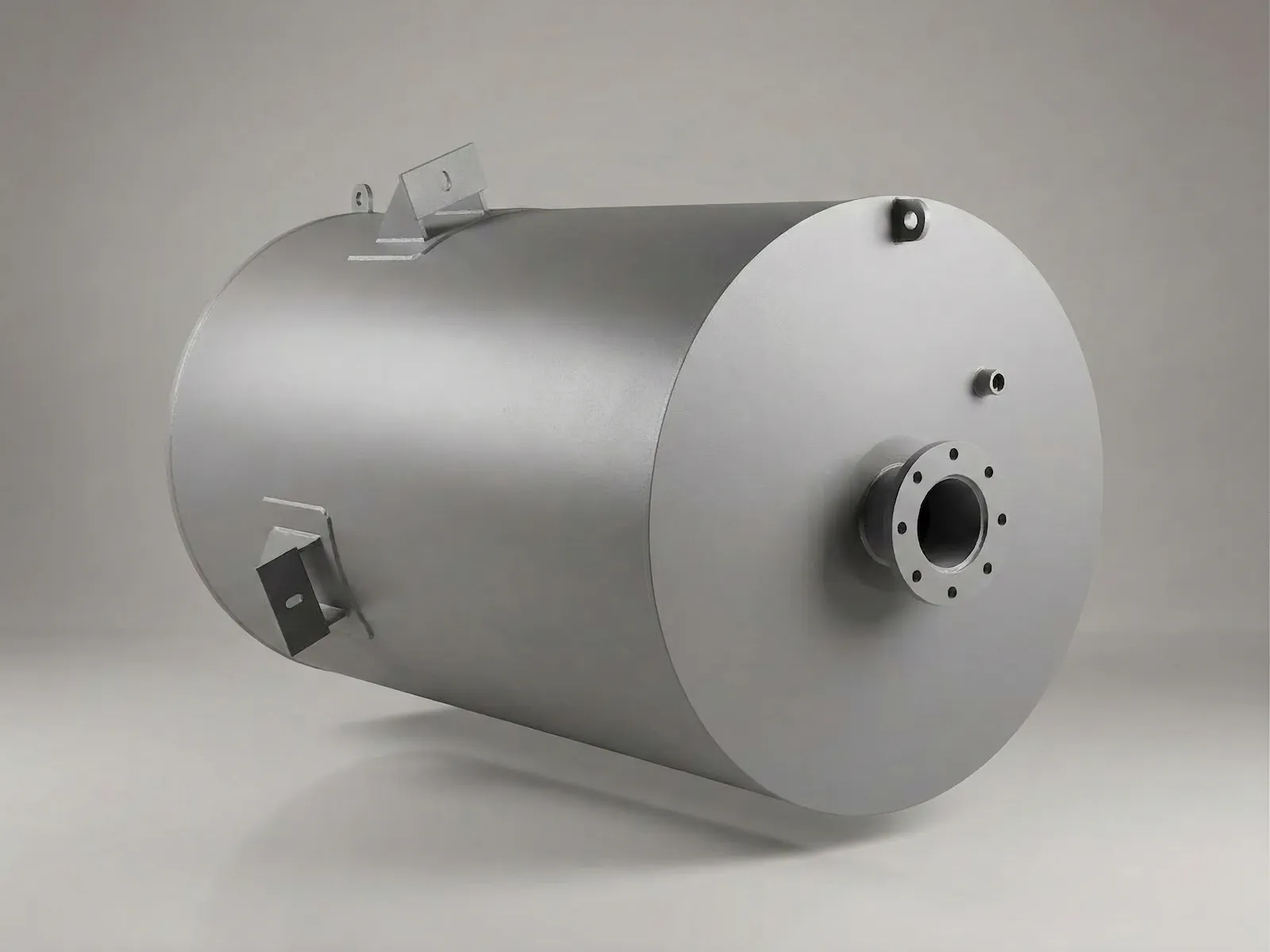

Los difusores están alojado en un cuerpo cilíndrico con paredes revestidas de material fonoabsorbente protegido con chapa perforada.

Los silenciadores SP están construidos de manera que se permite la libre dilatación de los elementos que lo forman.

Se trata de aparatos abiertos a la atmósfera por lo que no están previstos controles de organismos oficiales ni tampoco pruebas hidráulicas.

El silenciador constituye un punto fijo. Para los fluidos con temperatura elevada, deberá preverse un dispositivo de dilatación capaz de absorber las variaciones de posición de las tuberías.

Nuestros silenciadores cumplen con todo lo estipulado en la Directiva 97/23/CE, ya que se encuentran dentro de los parámetros recogidos en el artículo 3.3, según informe nº DEP.EPR.10.33156101 del TÜV Rheinland Ibérica Inspection, Certification & Testing, S.A. Organismo nº 1027.

El exterior se protege mediante chorreado SA 2,5, silicato inorgánico de zinc y capa de acabado mediante pintura de alta temperatura. Las partes metálicas interiores se tratan con pintura de alta temperatura.

Los silenciadores pueden ir provistos de los accesorios opcionales siguientes:
• Brida de entrada y contrabrida (elegidas según presión y temperatura de utilización).
• Juego de juntas y tornillos.
• Construcción en aceros especiales.
• Protección exterior especial.
• Codo para proteger el interior del silenciador de la intemperie.
• Soportes horizontales.
• Mallas antipájaros.
• Compensadores de dilatación, verticales y verticales/ horizontales.
• Limitadores de caudal (contrapresión elevada).
• Bandeja flotante estanca.

Consúltenos.

Medida en condiciones normales de funcionamiento y una vez eliminados los ruidos parásitos.

Según norma ISO 6798.

• Centrales térmicas y/o eléctricas
• Centrales termosolares
• Centrales de cogeneración
• Industrias petroquímicas, etc.
• Turbinas
• HRSG o calderas
• Plantas de gases licuados
• Compresores

Según el espacio disponible y el trazado de las tuberías, los silenciadores pueden estar montados tanto en posición vertical como en posición horizontal (Consúltenos para los soportes).

En cualquier caso, en función de la posición de la boca de descarga del silenciador, de la naturaleza y características del fluido y de las condiciones ambientales, el instalador deberá tomar todas las precauciones necesarias para proteger personas y cosas de los posibles daños que podrían producirse durante la descarga.

Para la instalación deberá tenerse en cuenta:

• Desmontar los discos de cierre, previstos para el transporte, de las bocas del silenciador.
• Verificar el sentido del flujo.
• Fijar los soportes a la estructura.
• Acoplar la tubería de conexión a la entrada del silenciador.
• Comprobar el sistema compensador de dilatación de la tubería.
• Comprobar que en la tubería de conexión no puedan acumularse condensados que podrían dañar el silenciador en el momento de apertura de la válvula.
• Conectar la purga de condensado a la red de drenaje.
• Prever el aislamiento fónico del mecanismo de descarga y de la tubería de conexión.

Tolerancia longitudes ± 3 mm.
Dimensiones en mm. peso en kg.
