SILENCIADORES DE VENTILACIÓN CILÍNDRICOS

SILENCIADORES ACÚSTICOS CILÍNDRICOS SNVC PARA CONDUCTOS Y VENTILADORES

SILENCIADORES DE VENTILACIÓN CILINDRICOS (SNVC)

La gama de silenciadores SVNC ha sido diseñada para instalaciones de ventilación.

Estos silenciadores están destinados a ser instalados para:

  • La aspiración o a la impulsión de los ventiladores helicoidales.
  • La aspiración o a la impulsión de los ventiladores centrífugos.
  • En circuitos cilíndricos de ventilación.

Los silenciadores llegan a admitir una sobrepresión de hasta 250 mm CA y soportan temperaturas de hasta 100ºC.

Más allá de estos límites se nos debe consultar para diferentes configuraciones especiales.

Diferentes diseños de silenciadores de ventilación cilíndricos

Descripción:



Los silenciadores SVNC son del tipo de absorción.

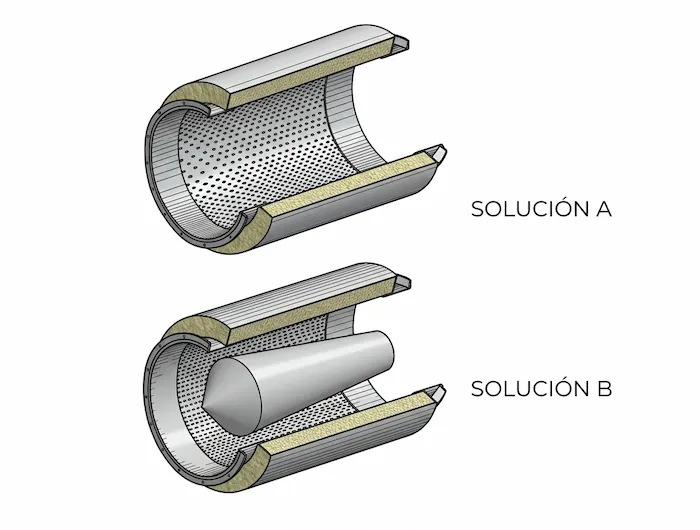

Existen en dos versiones:

La versión A, es de paso directo, la cual consigue aportar sin el aumento de la perdida de carga, una atenuación notable del nivel sonoro.

La versión B, de las mismas dimensiones y equipada de un elemento insonorizante de forma aerodinámica, permite obtener con una pérdida de carga limitada, una eficacia acústica mucho más importante.

Fabricación



Los silenciadores NSVc hasta 900 los hacemos de chapa galvanizada.

Todos los silenciadores SNVc desde 1000 a 1600, fabricamos la envoltura exterior de chapa negra con pintura antioxidante y las partes internas vienen con chapa perforada galvanizada.

Los silenciadores están equipados con todas sus correspondientes bridas.

Todos los materiales absorbentes están compuestos por fibra de vidrio no higroscópica, ininflamable e imputrescible.



Determinación del silenciador.



Los silenciadores SNVC se eligen en función de los criterios siguientes:

  • La eficacia acústica (cuadro I) y el ruido del flujo de aire (cuadros I y III).
  • El caudal y la pérdida de carga admisible (cuadro IV).
  • Las dimensiones (longitud y diámetro) cuadro V.

Eficacia.



Los silenciadores SNVC son instalados al extremo de un conducto situado entre una sala reverberante y una cámara anecoica.

Todas las eficacias medidas corresponden a la diferencia de presión sonora medida en la cámara anecoica con y sin silenciador.

Las eficacia depende directamente del nivel sonoro emitido por la fuente de ruido a insonorizar y del nivel sonoro residual que se quiere obtener.

Ruido del flujo de aire (utilización):



El ruido generado por el flujo de aire en los silenciadores SNVC, limita en ciertos casos su atenuación. Es muy importante verificar para cada aplicación, que este ruido no comprometa los resultados acústicos que se quieran conseguir.

Para esto, el ruido generado por el flujo de aire tiene que ser en cada banda de octava inferior de 8 a 10 dBA respecto al espectro de potencia sonora residual que se quiere obtener en la salida de los silenciadores.

El cuadro II, nos permite realizar esta verificación. Determina el nivel aproximado en decibelios globales ponderados A de la potencia sonora creada por la circulación del aire a través de los silenciadores SNVC de la versión «B».

El espectro correspondiente se obtiene sumando al valor leído en decibelios globales A con las correcciones definidas.

Todo el ruido del flujo de aire en los silenciadores SNVC versión «A» es igual al creado en un conducto cilíndrico con una sección igual.

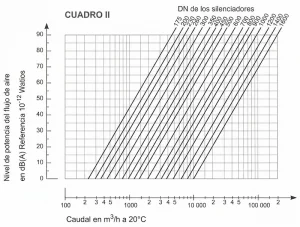

Gráfica para calcular el nivel de potencia del flujo de aire en dBA y el diámetro nominal de los silenciadores circulares

EJEMPLO DE MONTAJE



Para las instalaciones de ventilación Silen y Sistem suministra también:

• Silenciadores rectangulares.
• Paneles absorbentes.
• Capós insonorizados para ventiladores.
• Aislamiento fónico de ventilador y conductos.
• Insonorización completa de central de aire.
• Estudios e ingeniería acústicas.

Se muestran las diferentes formas de colocar un silenciador de ventilación cilíndrico en diferentes posiciones

EJEMPLO PRÁCTICO



• Ventilador centrífugo.
• Caudal: 10000 m2/h a 20 ºC.
• Pérdida de carga admisible: 25 mm CA.
• Nivel de potencia sonora del ventilador: 94 dBA.
• Espectro de potencia sonora del ventilador: curva 1.
• Espectro de potencia sonora residual admisible: curva II.
• Espectro de potencia sonora residual con NSVc solución B: curva III.
• Nivel de potencia sonora creado por el flujo de aire: (ver cuadro II).

– NSVc 600=50 dBA.
– NSVc 600=72 dBA.

Espectro de potencia sonora del flujo de aire con SNVc 400 B
Espectro de potencia sonora de flujo de aire con NSVc 600 (curva IV)
Gráfica de atenuación comparativa por la inserción de un silenciador de ventilación cilíndrico. En la imagen se muestra una comparativa sin el silenciador acústico y con el colocado en el conducto.

En este caso, el ruido de flujo de aire no tiene ninguna influencia sobre el resultado acústico buscado.

Espectro de potencia sonora del flujo de aire con NSVc 400 B curva V
Espectro de potencia sonora del flujo de aire con NSVc 400 B curva V.

PERDIDA DE CARGA

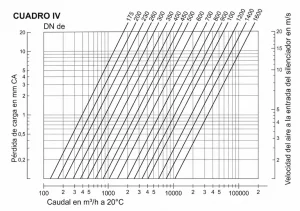

El cuadro IV, permite determinar, en función del caudal de aire, el diámetro de la adaptación, la pérdida de carga de los silenciadores NSVc solución B y la velocidad del aire a la entrada de los silenciadores NSVc solución A y B.

La pérdida de carga de los silenciadores NSVc solución A es comparable a la obtenida en una tubería de la misma longitud que el silenciador. Para temperaturas muy inferiores d20 ºC la pérdida de carga AP leida en el cuadro IV tiene que ser corregida



Cuadro para elegir que tipo de silenciador utilizar según su diámetro nominal.

EJEMPLO



  • Verificación axial.
  • Caudal de aire: 10,000 m2/h a 20 ºC.
  • Diámetro del ventilador: 600 mm.
  • Pérdida de carga admisible: 5 mm CA
  • Silenciador escogido: NSVc 600 solución B.
  • Pérdida de carga: 5 mm CA.
  • Velocidad del aire: 10 m/s.

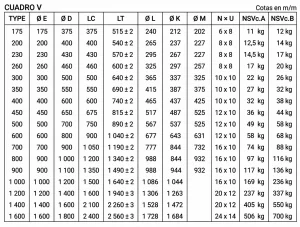

DIMENSION DE LOS SILENCIADORES

Cuadro para elegir que tipo de silenciador utilizar según su diámetro nominal.

SILENCIADORES DE VENTILACIÓN CILÍNDRICOS SNVC PARA CONDUCTOS Y VENTILADORES

Silenciador de ventilación circular ya instalado en una fábrica industrial. Gran format
