Un grupo electrógeno a plena carga genera entre 120 y 135 dB(A) en el punto de escape. Sin silenciador, estos niveles pueden superar los valores admisibles bajo el marco del Real Decreto 286/2006 y generar un problema real de salud y operatividad en el entorno de trabajo. En instalaciones donde el motor trabaja de forma continuada —plantas de cogeneración, salas técnicas, puertos— tratar el escape no es opcional y los silenciadores para motores diésel resuelven este problema.
Los silenciadores acústicos para motores diésel actúan directamente sobre esa fuente: la tubería de escape es donde se concentra la mayor parte de la energía sonora del motor, y tratarla correctamente puede reducir el nivel hasta 50 dB dependiendo del modelo y la aplicación.
Esta guía explica cómo funcionan, qué tipos existen y qué parámetros determinan la selección correcta.
Por qué el escape es la fuente de ruido dominante en un motor diésel
En un motor de combustión interna diésel coexisten varias fuentes de ruido: la combustión, los elementos mecánicos (pistones, cigüeñal, distribución) y el sistema de escape. En muchas instalaciones, el escape es una de las fuentes más críticas y, a menudo, la dominante en baja y media frecuencia.
El gas sale a temperatura elevada —entre 300 y 500 °C en condiciones normales de trabajo— y a alta velocidad, produciendo pulsaciones de presión que se traducen en ruido de baja y media frecuencia. Es un ruido de tipo tonal, reconocible, difícil de enmascarar con otros métodos y fácilmente medible con los criterios del Real Decreto 286/2006.
Eso lo convierte en el objetivo principal del tratamiento acústico.
Tipos de silenciadores para motores diésel industriales
Hay dos principios de funcionamiento básicos. La diferencia entre ellos no es trivial: responden de forma muy distinta al espectro de ruido del escape y el rango de atenuación que ofrecen varía considerablemente.

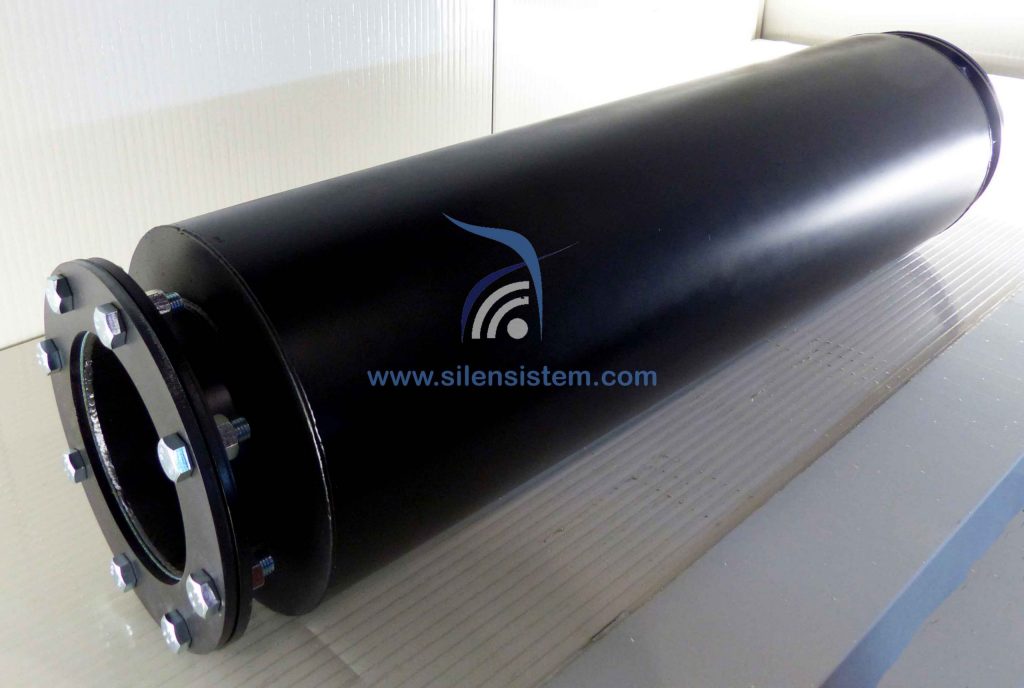

Silenciadores de absorción para motores: SM15 y SM25
El gas de escape pasa a través de un conducto interior revestido de material fonoabsorbente de alta eficacia acústica, protegido por chapa perforada. El material absorbe la energía sonora y la convierte en calor. No hay cámaras de expansión ni elementos reactivos: el mecanismo es puramente disipativo.
Los modelos de silenciadores para motores diésel SM15 y SM25 de SilenSistem siguen este principio. Son cilíndricos, con entrada y salida axiales, fabricados en acero con pintura de acabado de alta temperatura. Compactos y con baja pérdida de carga, se integran fácilmente en líneas de escape existentes sin modificaciones significativas.
Son la opción habitual para motores de potencia baja-media, generadores de emergencia en salas técnicas con espacio limitado o equipos donde la pérdida de carga debe mantenerse mínima.
Silenciadores reactivo-absorbentes: SMd40 y SMv30
Combinan dos fases de actuación. En la primera, el gas entra en una cámara de expansión que rompe las pulsaciones de presión; en la segunda, atraviesa una etapa de absorción. El resultado es una atenuación significativamente mayor en todo el rango de frecuencias, especialmente en las bajas, donde el motor diésel concentra más energía sonora.
El modelo SMd40 incorpora una doble cámara de expansión con dispositivo de acoplamiento tipo venturi seguida de la etapa absorbente. Admite entrada radial o axial y soporta presión máxima de 4.900 Pa y temperatura de hasta 500 °C. Es el modelo estándar para instalaciones de cogeneración y grupos electrógenos industriales de media-alta potencia.
El modelo SM30 (SMaII 30) sigue el mismo principio mixto: cámara de expansión tapizada de material fonoabsorbente más etapa de absorción. Entrada radial o axial y salida axial.
Ambos se fabrican y verifican conforme a la norma ISO 6798, que establece el método de medición de la atenuación sonora en silenciadores de escape de motores de combustión interna.
Aplicaciones principales
Grupos electrógenos y generadores de emergencia
Es el caso de uso más frecuente. Un generador en una sala técnica, un centro de datos, un hospital o un edificio de oficinas necesita cumplir niveles de emisión estrictos, tanto por normativa como por la proximidad a personas. El silenciador se instala en la tubería de escape lo más cerca posible del motor para maximizar la eficacia acústica antes de que el ruido se propague por la conducción.
Plantas de cogeneración
En cogeneración los motores trabajan miles de horas al año. La selección del silenciador debe considerar no solo la atenuación sino también la pérdida de carga —que incide directamente en el rendimiento del motor— y la resistencia sostenida a temperaturas de 300-500 °C. En estas instalaciones el modelo SMd40 es la referencia habitual.
Motores marinos y embarcaciones
Los motores diésel en aplicaciones marinas requieren silenciadores compactos, resistentes a la corrosión y compatibles con la configuración de escape del casco. Los modelos de la serie SM se pueden suministrar en materiales especificos y con bridas, juntas y soportes adaptados a la instalación específica.
Maquinaria industrial fija
Compresores accionados por motor diésel, bombas de impulsión, grupos de presión, equipos de construcción en entornos urbanos. Cualquier motor que opere en un entorno regulado o próximo a trabajadores es candidato a incorporar un silenciador de escape.
Criterios de selección
Seleccionar el modelo correcto no consiste en elegir el mayor disponible. Los parámetros que determinan la elección son concretos y medibles.
Diámetro nominal (DN) El diámetro se determina a partir del caudal de los gases de escape y la velocidad de paso admisible. Para cada modelo de la serie SM existe una tabla de selección que relaciona la potencia del motor con el DN recomendado. Sobredimensionar el diámetro reduce la pérdida de carga pero puede comprometer la atenuación en frecuencias altas.
Nivel de atenuación requerido Se expresa en dB por bandas de octava. Para determinarlo hay que comparar el espectro de ruido del motor en el escape con el nivel objetivo de la instalación, que puede venir fijado por normativa (límites de emisión al exterior, nivel de exposición de trabajadores) o por las condiciones del entorno. Los modelos SMd40 y SM30 ofrecen la mayor atenuación, especialmente en frecuencias medias y bajas donde el motor diésel tiene más energía. Disponemos de silenciadores especiales con atenuación hasta 50 dB(A).
Temperatura y caudal Los gases de escape de motores de alta potencia pueden alcanzar los 500 °C. El tratamiento superficial del silenciador debe estar especificado para ese rango. Todos los modelos de la serie SM llevan pintura de alta temperatura; para condiciones fuera de estándar —temperaturas superiores a 500 °C, presiones elevadas o materiales especiales— es necesario consultar directamente con nosotros.
Configuración de la instalación La orientación de la boca de entrada —axial o radial— y las dimensiones totales del equipo condicionan la integración en el espacio disponible. El SMd40 ofrece entrada radial o axial, lo que da flexibilidad adicional en instalaciones con geometría compleja.
Instalación: puntos que no deben pasarse por alto
El silenciador se monta en la tubería de escape, respetando el sentido del flujo indicado en el equipo. Los aspectos críticos de la instalación son:
Posición respecto al motor: cuanto más cerca del motor, mayor es la eficacia acústica. El ruido se atenúa mejor antes de que se propague por la longitud de la tubería.
Compensación de dilatación térmica: la diferencia de temperatura entre el arranque en frío y el régimen de trabajo genera dilataciones térmicas importantes en la tubería. El sistema de fijación debe permitir el movimiento libre del silenciador; para ello instalamos un compensador de dilatación entre el motor y el silenciador.
Soportes: la masa del equipo —especialmente en modelos de gran diámetro— requiere soportes correctamente dimensionados para evitar tensiones en las bridas de conexión y vibraciones inducidas por el peso.
Apagachispas: en aplicaciones con riesgo de incendio por partículas incandescentes en el escape —maquinaria forestal, almacenes con materiales inflamables, entornos al aire libre— se puede incorporar un apagachispas como accesorio opcional en todos los modelos de la serie SM.
Los modelos de SilenSistem para escape de motor
En SilenSistem fabricamos silenciadores acústicos para motores diésel en cuatro modelos, cubriendo desde aplicaciones de baja potencia hasta instalaciones industriales de alta exigencia:
- SM15 — absorción, compacto, entrada/salida axial
- SM25 — absorción, mayor cuerpo que el SM15, entrada/salida axial
- SM30 — reactivo-absorbente, configuración estándar
- SMd40 — mixto reactivo-absorbente de alta atenuación, entrada radial o axial, hasta 500 °C
Todos los modelos se fabrican en acero con pintura de alta temperatura y se verifican conforme a ISO 6798. Están disponibles con accesorios opcionales: bridas y contrabridas, juego de juntas y tornillos, soportes y apagachispas.
Para instalaciones con requisitos fuera de rango estándar —temperaturas superiores a 500 °C, diámetros superiores a 800 mm o aceros especiales— Silen y Sistem desarrolla soluciones a medida con hasta 50dB(A) de reducción acústica.
